針織大圓機基礎知識 CIRCULAR KNITTING MACHINE BASIC OPERATION KNOWLEDGE

       一、針織大圓機特點

　　1、產量高：目前大圓機的轉速均可達20轉/分鍾以上，3-4路/英寸
，以34英寸筒徑為例。每分鍾可編織2040-2720橫列，是機織的10倍以上。
　　2、品種多：產品適用於衣著、窗簾、床品等家紡類和工業用布類，花色品種繁多。
　　3、噪音小：大圓機運轉時比較平穩與機織織機相比噪音小。
　　4、工序短：一般紡紗廠或化纖廠提供的紗筒均可直接上機編織
，免除了機織的整經、漿紗
、穿扣等工序，變換品種快。
　　5、操作簡單：操作技術易學
，對操作者的身體條件要求不高。

　　二、大圓機名詞術語
　　1、機號：單個針床上規定長度內所具有的針數。用E/英寸表示
，E=織針的根數。如24E代表每英寸內有24根針。機號愈大，使用的紗線愈細。
　　2、筒徑：大圓機針筒直徑，以英寸或毫米為單位。
　　3
、路數：成圈係統數。表示符號為f，如單麵108f，機器轉一周編織108橫列。轉速相同時路數愈多
，產量越高。
　　4
、轉速：機器每分鍾內轉過的圈數。用符號rpm表示。 .

　　三、大圓機基本編織要素

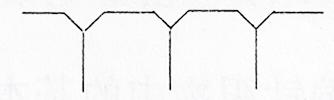

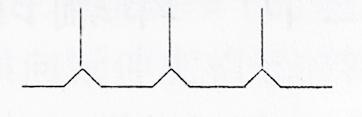

　　1、成圈：表示見下圖
　　
　　上針盤
　　
　　下針筒

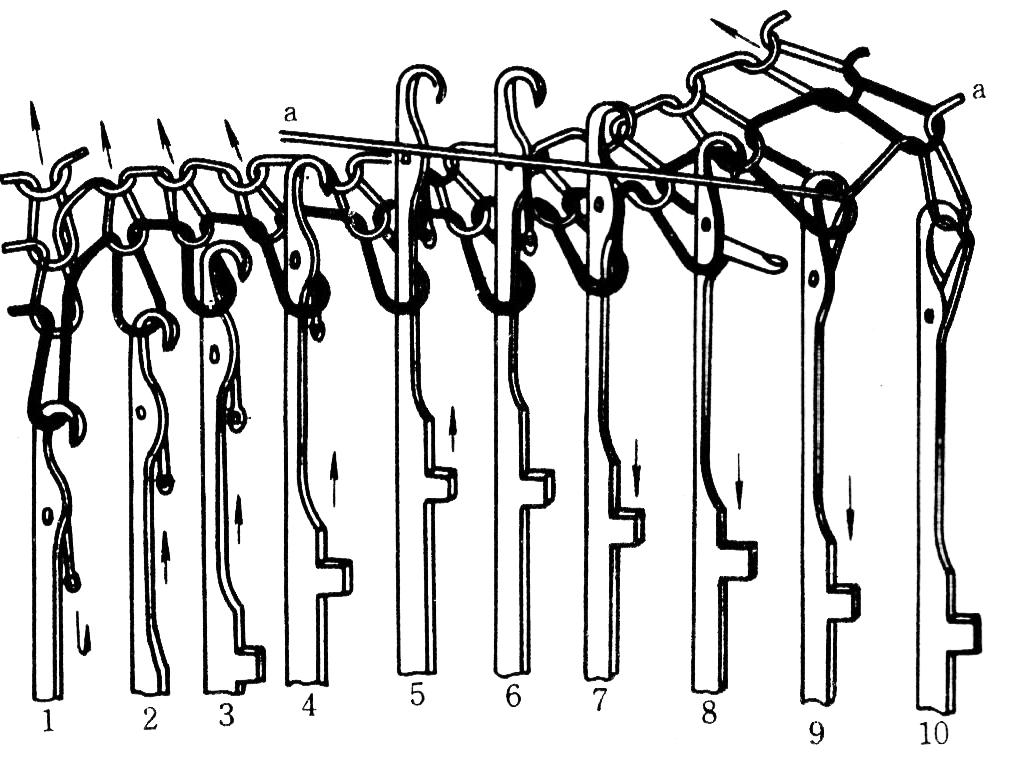

　　成圈過程：退圈—墊紗—閉口—套圈—彎紗—脫圈—成圈—牽拉（見圖示）
　　
　　退圈：織針上升，針鉤內舊線圈相應下移使針舌下翻打開針口，舊線圈移到針杆（圖中4-5位置）。
　　墊紗：紗線墊在針鉤內（圖中6-7位置）。
　　閉口：織針下降，針舌在舊線圈的作用下上翻關閉針口（圖中8-9位置）。
　　套圈：織針下降，舊線圈套在針頭上（圖中9位置）。
　　彎紗：織針下降，新墊紗彎曲。
　　脫圈：織針下降，舊線圈從針頭脫下，套在彎紗的新線圈上（圖中10位置）。
　　成圈：織針下降到最低點形成線圈（圖中1位置）。
　　牽拉：將舊線圈和新線圈推到針背處。
　　2
、集圈：織zhi針zhen沒mei有you升sheng到dao最zui高gao點dian

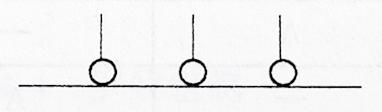

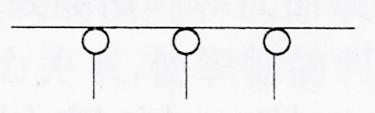

，隻zhi升sheng高gao到dao中zhong間jian位wei置zhi，舊jiu線xian圈quan沒mei有you退tui出chu針zhen鉤gou就jiu有you新xin紗sha線xian墊dian在zai針zhen鉤gou內nei，使shi針zhen鉤gou中zhong有you兩liang根gen紗sha線xian或huo兩liang根gen以yi上shang紗sha線xian，一yi直zhi到dao正zheng常chang退tui圈quan時shi一yi起qi退tui下xia。表biao示shi見jian下xia圖tu
　　
　　上針盤
　　
　　下針筒
　　3
、浮線：舊線圈在針鉤內，織針不做上下運動

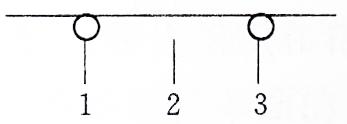

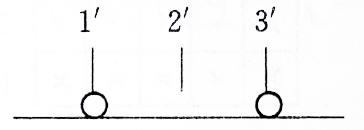

，隻是橫移，紗線在針背處，形成浮線（下圖中1、1′、3、3′編織，2、2′不編織）
　　
　　上針盤
　　
　　下針筒

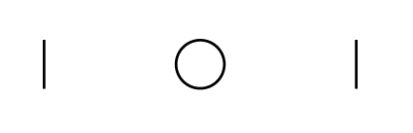

　　4、抽針：針槽中不放織針，使該縱行一直是浮線狀態（如破幅線）下圖中間代表抽針

　　四、大圓機種類

　　五
、針織大圓機的結構
　　針織大圓機主要由機架
、供紗機構、編織機構
、傳動機構、潤滑除塵（凊潔）機構、電氣控製機構、牽拉卷取機構構成。
　　1、機架部分：針織大圓機的機架式由三隻腳和一個台麵而組成，三隻下腳的間隙中安裝有安全門當門打開時，機台會自動停止運轉。
　　2、供紗機構：包括紗架
、儲紗器
、喂紗嘴、輸線盤、紗圈托架等部件。　　
　　1）紗架：用於放置紗線用
，有傘式（也稱頂式）紗架和落地式紗架兩種。傘式紗架占地小但不能接備用紗線。落地式紗架占地大可放備用紗。目前常用大圓機多采用落地式紗架。　　　
　　2）儲紗器：普通儲紗器、彈力儲紗器(氨綸裸絲和其他纖維紗線交織時候使用的)、電子間歇時儲紗器(提花大圓機使用)三種形式。針織大圓機送紗方式一般有積極式送紗(紗線在儲紗器上纏繞20圈左右)、半(ban)消(xiao)極(ji)式(shi)送(song)紗(sha)和(he)消(xiao)極(ji)式(shi)送(song)紗(sha)三(san)種(zhong)。儲(chu)紗(sha)器(qi)裝(zhuang)有(you)電(dian)子(zi)感(gan)應(ying)器(qi)，編(bian)織(zhi)的(de)紗(sha)線(xian)斷(duan)裂(lie)後(hou)或(huo)張(zhang)力(li)過(guo)大(da)時(shi)會(hui)自(zi)動(dong)停(ting)機(ji)。目(mu)前(qian)常(chang)用(yong)大(da)圓(yuan)機(ji)多(duo)采(cai)用(yong)積(ji)極(ji)式(shi)送(song)紗(sha)。　　　
　　3）喂紗嘴：鋼梭子或者導紗器。用於將紗線喂入織針上，常用的有單孔喂紗嘴
；兩孔喂紗嘴（可做覆蓋組織）；兩孔一槽喂紗嘴（可做帶有氨綸彈力的覆蓋組織）等。　　
　　4）輸線盤：用於控製針織大圓機編織生產中的喂紗量
，以達到毛坯布克重及紗廠的工藝要求
　　5）紗線托架：安裝儲紗器的支架和大環。
　　3、編織機構：是大圓機的核心機構,主要由針筒
、織針
、沉降片、三角和三角座等部件。
　　1）針筒：安裝織針和沉降片的裝置。單麵大圓機上用的針筒由下針筒和沉降片槽筒組成
，雙麵機上由上針盤和下針筒組合
　　2）三角：根據針織大圓機編織品種的不同需要
，控製織針和沉降片在針筒槽內做往複運動。三角主要有：成圈三角（正常線圈）
、集圈三角（集圈）平針三角（浮線）。
　　3）沉降片：沉降片又稱辛克片，用於在單麵大圓機中配合織針正常生產。
　　4）織針：大圓機常用織針為舌針：由針杆、針頭、針鉤
、針舌、針踵構成。同一型號的織針，針鍾高低有區分，不同針踵的織針與之相配的針道上運動
，完成不同的線圈組織結構。
　　5）三角座：用於安放三角。
　　4、傳動機構:傳動機構是由變頻器控製無極變速電動機。電動機采用三角帶或者同步帶(齒形帶)帶dai動dong主zhu動dong軸zhou齒chi輪lun，，同tong時shi傳chuan遞di給gei大da盤pan齒chi輪lun，從cong而er帶dai動dong針zhen筒tong載zai著zhe織zhi針zhen運yun轉zhuan
，進jin行xing編bian織zhi。主zhu動dong軸zhou伸shen到dao大da圓yuan機ji上shang麵mian，帶dai動dong輸shu線xian盤pan按an量liang輸shu送song紗sha線xian。要yao求qiu傳chuan動dong機ji構gou運yun轉zhuan平ping穩wen，無wu噪zao音yin。
　　5、潤滑除塵機構:針織大圓機是以一套高速度運轉、相互配合的精密體係
，由於紗線在編織過程中會產生許多飛花
、塵埃，使完成編織的中心部件容易因為飛花和塵埃以及油汙造成不暢
，嚴重時會損壞大圓機，所以運轉部件的潤滑、除塵(清潔)工作相當重要。
　　1）專(zhuan)用(yong)的(de)油(you)箱(xiang)
，配(pei)有(you)氣(qi)壓(ya)表(biao)和(he)油(you)壓(ya)表(biao)，為(wei)編(bian)織(zhi)部(bu)件(jian)表(biao)麵(mian)提(ti)供(gong)良(liang)好(hao)的(de)潤(run)滑(hua)，油(you)麵(mian)指(zhi)示(shi)以(yi)及(ji)油(you)耗(hao)可(ke)見(jian)。當(dang)噴(pen)油(you)機(ji)油(you)量(liang)不(bu)足(zu)時(shi)

，大(da)圓(yuan)機(ji)會(hui)自(zi)動(dong)停(ting)止(zhi)運(yun)轉(zhuan)，並(bing)在(zai)操(cao)作(zuo)麵(mian)板(ban)上(shang)發(fa)出(chu)警(jing)示(shi)。
　　2）自動加油機
，設有連續、秒間歇、圈間歇三種加油方式可選擇，目前生產常用連續加油方式。
　　3）雷達式風扇除塵麵廣
，可以清除紗架

、儲紗器到編織部件大範圍內的飛花等雜質
，避免因為飛花等雜質纏結造成供紗不暢。
　　6、電氣控製係統：電氣控製係統用於完成操作參數的設定、簡捷的按鈕操作、故障自停指示。
　　1）控製麵板由微型計算機以及高度集成的控製電路組成，參數設定方便
，按鈕操作可靠，信息顯示直觀。
　　2）變頻器是電動機(馬達)交流控製係統重要的部件，可以通過調節輸出頻率達到改變電動機轉速的目的。轉速可以調節範圍廣
，啟動、停止、慢行性能由參數設定，可以做到迅速、平穩，避免衝擊。
　　3）電氣控製箱內線路清晰有序

，整個箱體在下腳內部，能有效的通風
、防止塵埃。電氣布線在隱蔽處
，兼顧了美觀和安全。
　　7、牽拉卷取機構:把大圓機所編織下來的針織物從編織區域牽引出來
，有卷繞、折疊兩種卷裝形式（氨綸汗布常用折疊式）。牽拉卷取機構包括擴布架(撐布架)、傳動(牆板)、卷布棍、羅拉輥、調節齒輪箱等機件。它的特點如下：
　　1）在大盤底下具有感應開關，當裝有圓柱釘的傳動臂通過時，會發出信號，用於測定卷布數據以及大圓機的轉數，從而確保下布(落布)匹重的均勻性。
　　2）組合羅拉輥按設定的速度牽拉坯布
，牽拉張力均勻不打滑。
　　3）卷布速度有齒輪箱控製，設有大小兩個檔位，可以在大範圍準確地適應各類花色品種卷布張力的需求。
　　4）在操作麵板上
，可以設定每匹布匹重所需要的轉數，在大圓機轉數達到設定值時，會自動停機，從而控製針織坯布每匹布重量偏差在0.3公斤以內。

　　六
、常規針織產品紗支與機號的關係
